人員實時定位系統_uwb精確定位系統工作原理
人員實時定位系統中的UWB（超寬帶）精確定位系統，主要依托其獨特的技術原理實現高精度定位，以下從核心機制、信號處理、系統構成與定位流程等方面展開介紹：
一、核心工作原理
UWB定位技術通過發送和接收納秒級或微秒級的極窄脈沖信號實現通信與定位。其信號帶寬極寬（通常在3.1GHz至10.6GHz之間），無需載波調制，可直接通過脈沖的飛行時間（ToF）或到達時間差（TDoA）計算距離，進而實現厘米級精度定位。該技術具有低功耗、強抗干擾性和高穿透性，適用于復雜環境。
二、關鍵技術實現
- 信號傳輸與接收
- 脈沖信號：采用納秒級極窄脈沖，帶寬超500MHz，抗多徑效應能力強。
- 多基站協同：通過多個基站接收標簽信號，利用時間差計算位置。
- 定位算法
- TDoA（到達時間差）：測量信號到達不同基站的時間差，結合雙曲線定位原理確定位置，無需標簽與基站時鐘同步，僅需基站間高精度同步。
- ToF（飛行時間）：通過信號往返時間計算距離，需高精度時鐘同步。
- 數據處理
- 噪聲過濾：去除電磁波傳輸中的干擾信號，提取有效定位信息。
- 位置解算：中央處理單元基于算法計算標簽位置，生成三維坐標。

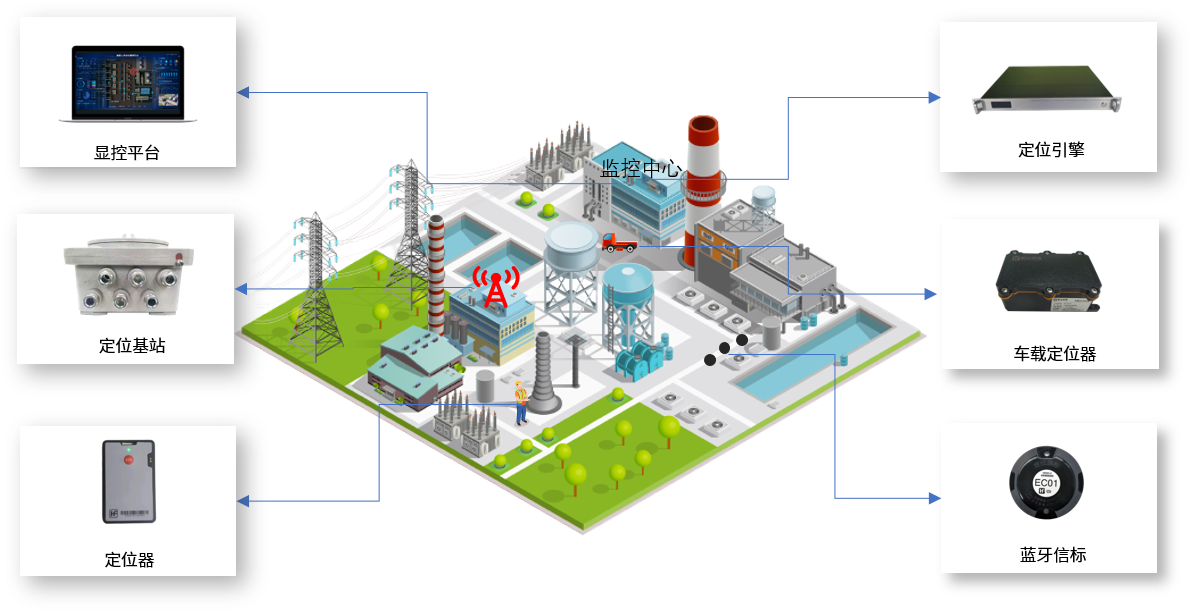

三、系統構成與流程
- 硬件組件
- 標簽（Tag）：由被定位人員佩戴，內置超寬帶發射模塊、微控制器和電源，定期發送包含唯一標識符的定位信號。
- 基站（Base Station）：分布于定位區域，接收標簽信號并測量時間參數，通過有線或無線方式傳輸數據至定位服務器。
- 定位服務器：運行專業軟件，實現數據融合、位置解算、地圖顯示和軌跡追蹤，提供可視化界面和管理功能。
- 工作流程
- 信號發射：標簽按預設間隔或事件觸發發送UWB信號。
- 信號接收：基站接收信號并記錄到達時間。
- 數據傳輸：基站將時間數據上傳至定位服務器。
- 位置計算：服務器通過算法解算標簽位置，生成實時坐標。
- 結果展示：在電子地圖上顯示人員位置，支持軌跡回放和電子圍欄管理。
四、技術優勢與應用場景
- 技術優勢
- 高精度：厘米級定位精度，滿足工業和安全需求。
- 低功耗：標簽續航時間長，支持長時間運行。
- 強抗干擾：適應復雜電磁環境，定位穩定性高。
- 典型應用
- 工業制造：實時追蹤人員位置，優化生產流程。
- 醫療保健：監控患者位置，防止走失或意外。
- 公共安全：在礦井、隧道等場景中快速定位被困人員。
